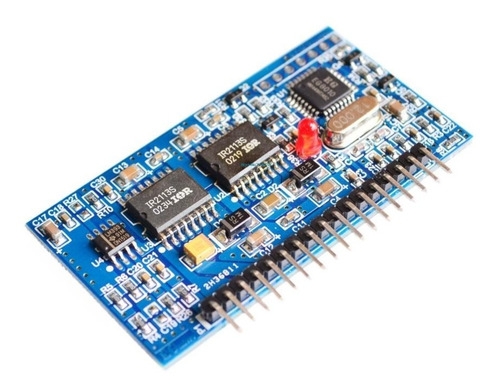

EGS002 é uma placa de controle específica para o inversor de fase única de onda senoidal. Ela usa ASIC EG8010 como chip de controle e IR2113S como chip de drive para os mosfets. A placa de controle integra funções de proteção de tensão, corrente e temperatura, indicação de aviso por um LED e controle de ventoinha. Jumper para especificar a configuração da frequência de 50hz ou 60hz para a saída AC, modo de inicialização suave e dead time. EGS002 é uma versão aprimorada do EGS001 que é compatível com a interface original do EGS001. EGS002 também integra lógica de prevenção de condução-cruzada para aprimorar suas habilidades de anti-interferência, e a interface de exibição de LCD para a comodidade e facilidade de leitura (Opcional) dos usuários para usar a função de exibição integrada dos chips.
EG8010 é um inversor digital de pura onda senoidal ASIC (Application Specific Integrated Circuit ? Circuito Integrado de Aplicação Específica) com função completa integrada de controle de tempo morto. Ele é aplicado para um sistema de conversor com dois estágios de força DC-DC-AC ou um sistema de transformador de estágio único com uma frequência baixa para impulsionar. EG8010 pode alcançar 50/60Hz de pura onda senoidal com uma precisão alta, harmonia baixa e distorção para um oscilador de cristal externo de 12MHz. O EG8010 é um CMOS IC que integra um gerador senoidal SPWM, circuito de controle de tempo morto, um divisor de intervalo, circuito de arranque suave, circuito de proteção, comunicação serial RS232, unidade LCD serial 12832, e etc.
**************************************** A T E N Ç Ã O ****************************************
A placa EGS002 é extremamente sensível a eletricidade estática. Para o
manuseio é essencial ser tecnico qualificado e o uso de luva anti-estática ou pulseira anti-estática.
