Potência de saída: potência de saída escalável de 25 w-500 w (ver tabela 1)
Ruído residual: 200 v v, IHF-A ponderada, AES-17 filtro
Distorção: 0.007% THD + N @ 60 W, 4 R
Múltiplas características de proteção: proteção de sobrecorrente (ocp), lado alto e lado baixo mosfet
Proteção de sobretensão (ovp),
Proteção de sub-tensão (uvp), lado alto e lado baixo mosfet
Dc-proteção (dcp),
Proteção sobre a temperatura (otp)
Topologia de pwm: topologias auto-oscilantes de pwm, de meia ponte ou de ponte completa selecionáveis
Usando as mais recentes especificações do indutor dedicado amplificador digital, 14a atual 0.013 ohm impedância valor.
Totalmente protegido de baixa radiação, baixo design de distorção.

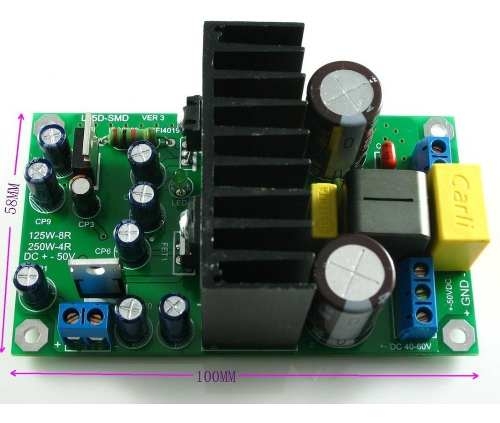

Usando high-end classe d amplificador driver ic irs2092. Para alcançar a distorção mínima atual, a potência máxima de saída de 500 w.
Usando ir configuração padrão oficial mosfet áudio dedicado mosfet tubo de saída, mosfet.
Fornecendo o novo IRFI4xxxH-117P series mosfet half-bridge, ir melhora o desempenho dos amplificadores de áudio da classe d.
O pacote integrado da meia-ponte reduz o número de componentes pela metade e melhora o layout do pwb. Além da menor resistência, a série de meia ponte mosfet também otimizou a carga da porta, a capacidade de recuperação reversa do diodo parasitário e a resistência interna da porta. Estes melhoraram o desempenho e o desempenho dos amplificadores de áudio da classe d, tais como a eficiência, a distorção harmônica total e a radiação eletromagnética.
O rds em-resistência típico (on) do IRFI4xxxH-117P é 80 mohms e a carga do portão é tipicamente 13nc. A carga de comutação é 4.1nc.
Tensão de funcionamento recomendada e potência do transformador.
Carga 8 ohm transformador tensão ac dupla 40 v, +-dc 55 v, potência 150 w um canal. 300 w dois canais. Capacitor de filtro 6800 uf * 2 ou mais
Carga 4 ohm transformador tensão ac duplo 35 v, +-dc 48 v potência 250 w um canal. 500 w dois canais. Capacitor de filtro 10000 uf * 2 ou mais
Carga 4 ohms +-58 v dc, 300 w 4r mono potência. 700 w potência de canal duplo. Recomendado transformador tensão ac duplo 41 v 1000 w.
